PolyWorks|PMI+Loop™

製品エンジニアリングチーム間の計測プランコラボレーションのためのモデルベース定義ソリューション

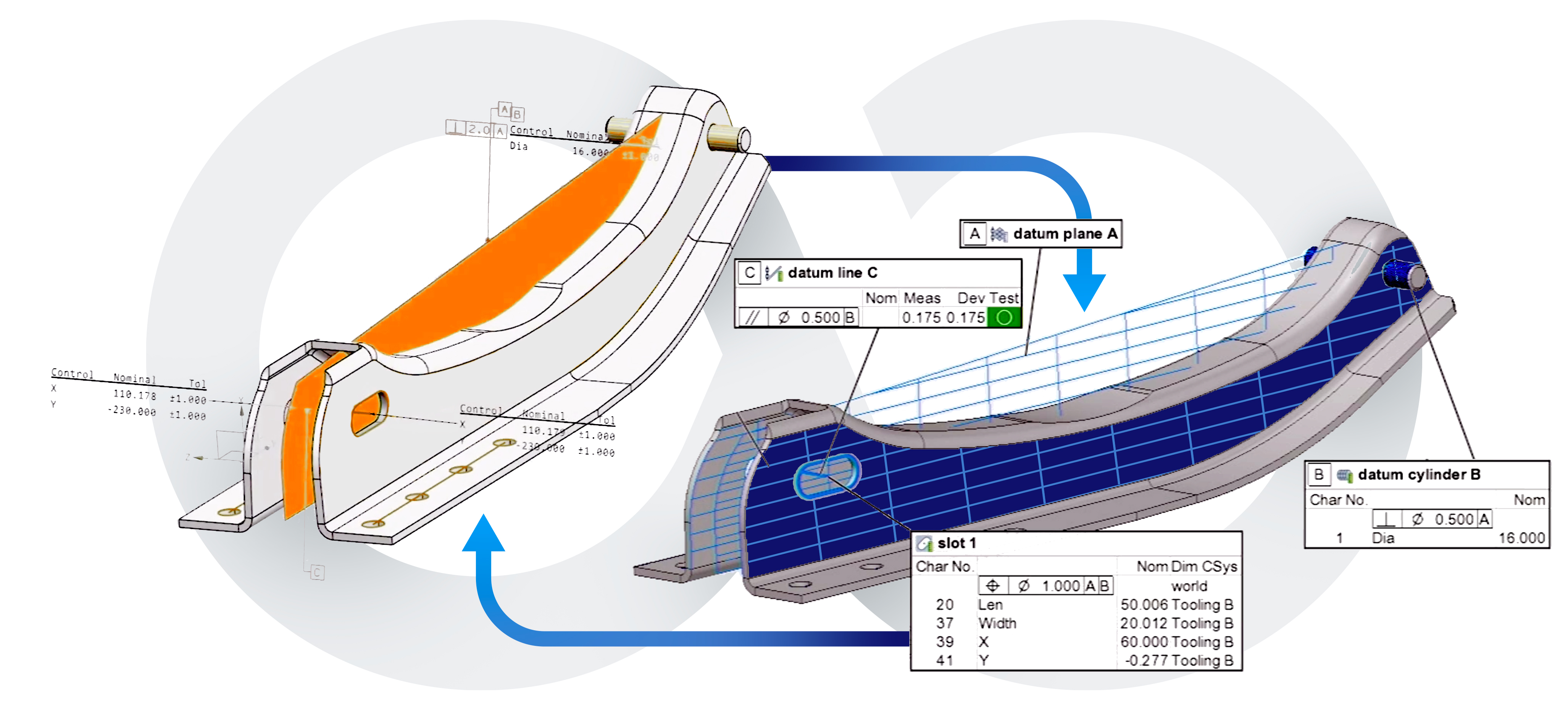

PolyWorks|PMI+Loop™は、CADプラットフォーム内でCADで設計されたジオメトリに関連付けられた3D計測プランを作成できる革新的なモデルベース定義(MBD)ソリューションです。 PolyWorks|Inspector™と完全に相互運用可能で、設計、製造、3D計測チームにデジタルコラボレーションのプラットフォームを提供し、単一の製品情報定義により製品エンジニアリングプロセスを推進します。

3D計測プラン作成のための CADモデルベース定義


PolyWorks|PMI+Loop™は、設計、製造チームがCADプラットフォーム内で3D測定オブジェクトと寸法要件を定義することで、部品の組付けの確認、機能と性能の保証、製造へのフィードバックと3D計測チームへの指示を行なう革新的なモデルベース定義(MBD)ソリューションです。

測定に対応したCADジオメトリの作成

それぞれのCAD設計ジオメトリに対して、品質管理項目に基づいたジオメトリを構築・関連付けさせ、3D測定オブジェクトを定義します。



製造部品の寸法フィードバックの取得

フィーチャの位置、サーフェスやエッジの偏差を取得するための寸法管理項目を設定し、アセンブリ、加工、またはデータムの座標系に結び付けます。



幾何公差(GT&T)とデータムラベルの利用

3D計測プランで幾何公差(GT&T)とデータムラベルを統合し、モデルベース定義によりCADモデルを使用するアプリケーションとの互換性を提供します。

検査レポートに対応した検査項目表の作成

検査項目の確認、順序付け、および番号付けを行い、CADモデルの3Dビューにリンクすることにより、検査レポートを作成できます。



様々な3Dアプリケーションを双方向で運用可能



PolyWorks|PMI+Loop™は、PolyWorks|Inspector™との相互運用に加えて、3D計測プランの情報を多様な中間ファイルやオープンファイル形式に出力できるオープンプラットフォームです。既存のCADベースのワークフローで利用可能なモデルベース定義を提供し、既存の3D計測プロセスとスムーズに統合することができます。



CADプラットフォームとPolyWorks|Inspector™の間で3D計測プランを相互に受け渡し

CADプラットフォームをPolyWorks|Inspector™に相互接続して、3D測定オブジェクト、検査項目表、3Dビュー、および検査レポートをシームレスに共有します。

既存のCADベースのワークフローをサポート

CADモデルとそのPMI + Loopモデルベース定義を3D PDFファイルに出力するか、3Dビューまたはキャプチャ画像から2D図面を生成します。

3D計測情報をサードパーティの検査ソフトウェアに共有

CSV、XML、またはDMISファイルを介して、測定オブジェクト、寸法管理項目、および測定シーケンスをサードパーティの検査ソフトウェアと共有できます。

The referenced media source is missing and needs to be re-embedded.

CADプラットフォームとPolyWorks|Inspector™の間で3D計測プランを相互に受け渡し

CADプラットフォームをPolyWorks|Inspector™に相互接続して、3D測定オブジェクト、検査項目表、3Dビュー、および検査レポートをシームレスに共有します。

The referenced media source is missing and needs to be re-embedded.

既存のCADベースのワークフローをサポート

CADモデルとそのPMI + Loopモデルベース定義を3D PDFファイルに出力するか、3Dビューまたはキャプチャ画像から2D図面を生成します。

The referenced media source is missing and needs to be re-embedded.

3D計測情報をサードパーティの検査ソフトウェアに共有

CSV、XML、またはDMISファイルを介して、測定オブジェクト、寸法管理項目、および測定シーケンスをサードパーティの検査ソフトウェアと共有できます。

効率的なデジタルコラボレーションワークフロー

PolyWorks|PMI+Loop ™の最新のデジタルアーキテクチャは、製品エンジニアリングチーム間でのコミュニケーションと3D計測要件のデータの受け渡しを容易にし、設計変更時の複雑さを軽減し、3D計測結果への直接アクセスを可能にします。

企業全体への3D計測要件の共有

3D計測要件の視覚的な表示とレポート形式を標準化し、チーム間のコミュニケーションを合理化します。

設計変更サイクルの最適化

修正・変更後のCADモデルを3D計測チームに送ることにより、PolyWorks検査プロジェクトのモデルベース定義が自動的に更新されます。

製造工程でのモデル変更を簡易化

マスターとなるCADモデルのジオメトリを変更すると、PMI+Loopが、製造段階のCADモデル上で 計測プランの更新を行います。



3D計測結果に瞬時にアクセス

検査プロジェクトをPolyWorks|DataLoop™コアサーバーに保存し、CADソフトウェア上からワンクリックするだけで、モデルにリンクされたプロジェクトをWebブラウザで開くことができます。
