新機能




自動サーフェステクノロジーによりCADフレンドリーなサーフェスモデルを作成


革新的な自動サーフェステクノロジーにより、ワンクリックで3Dスキャンデータから高品質なサーフェスモデルを作成します。 CAD設計、 CAE解析および機械加工などのさまざまな後工程のアプリケーションで直接利用することができます。


  • 3D スキャンで得られたポリゴンデータ上に、自動でカーブとサーフェスパッチを作成し、ポリゴンデータへのフィットを行うことでサーフェスモデルを自動作成します。

  • 部品の特徴形状を表す連続したカーブから構成されるサーフェスパッチにより、CAD設計やCAE解析などに適した編集可能なサーフェスモデルを作成します。

  • 部品の曲率を基にサーフェスパッチのサイズと形状が自動で最適化され、元のポリゴンデータとのフィット精度とパッチ間の連続性に優れた軽量なサーフェスモデルを作成します。

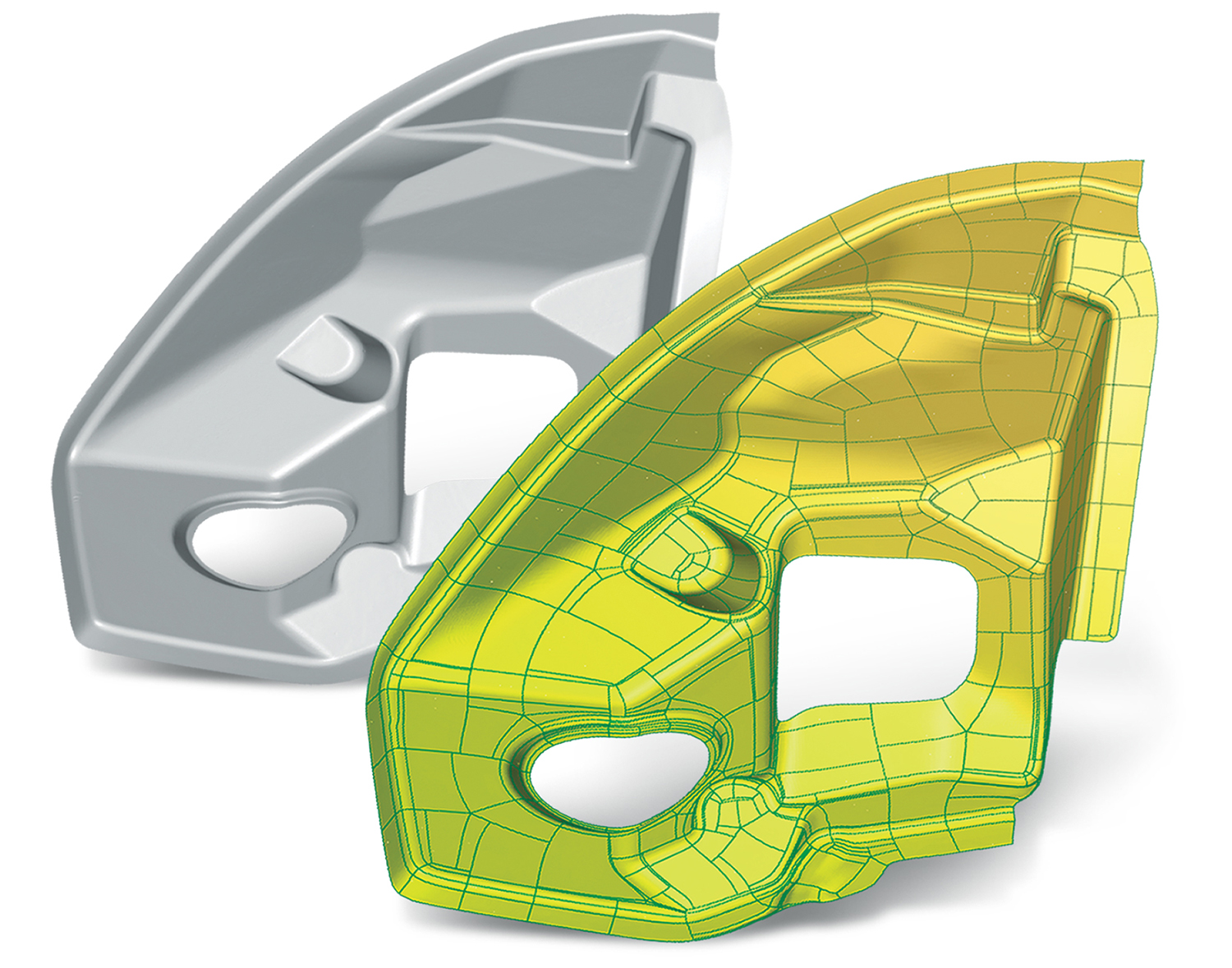

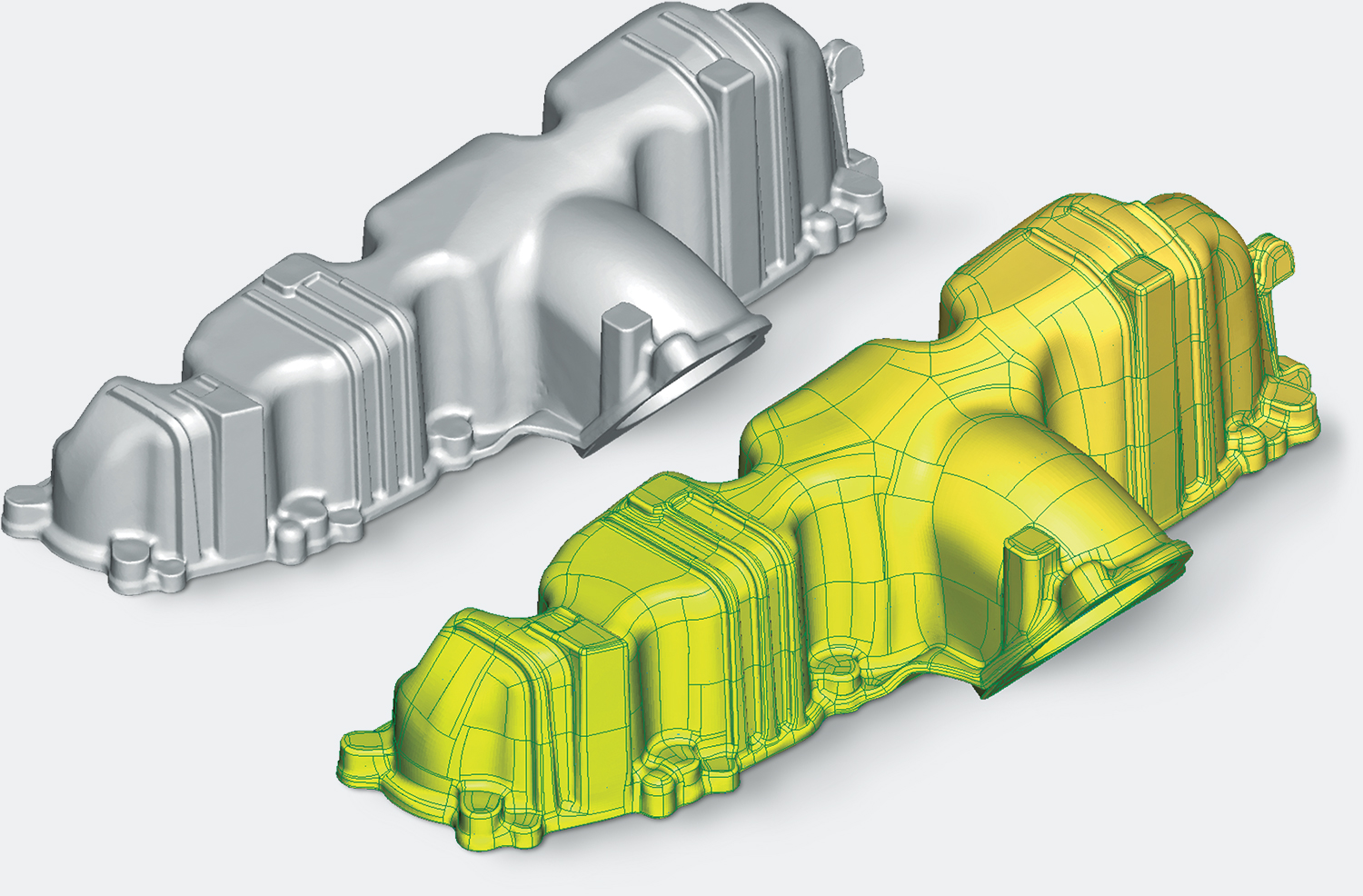

3Dスキャンポリゴンデータ › 自動作成されたサーフェスモデル

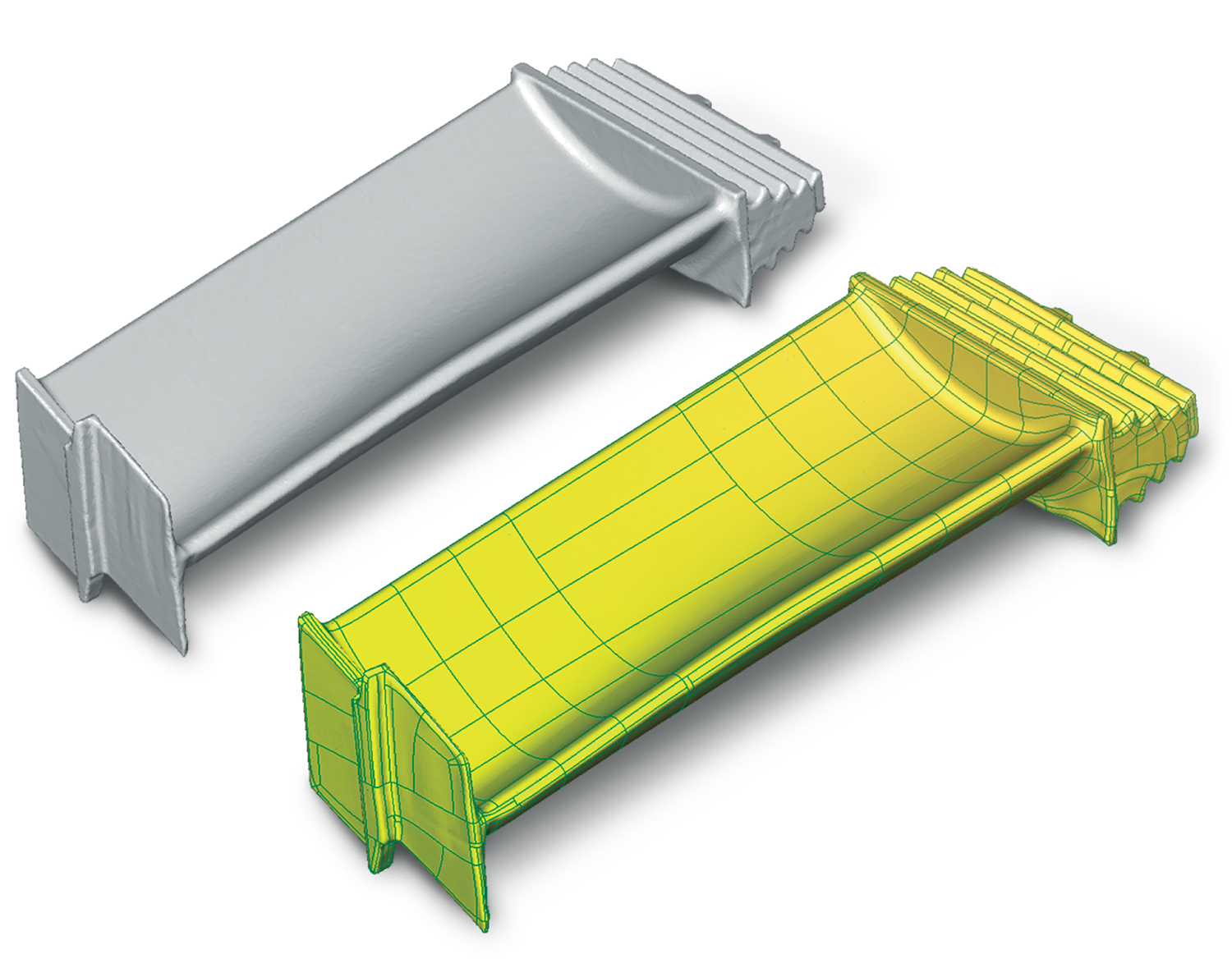

3Dスキャンポリゴンデータ › 自動作成されたサーフェスモデル



リバースエンジニアリングのワークフローをシンプルに


新しい自動サーフェステクノロジーは、従来の直感的な操作による手動のサーフェス作成ワークフローと統合されています。自動と手動のそれぞれの良さを生かすことができるため、より柔軟に最適なサーフェスモデルを作成することができます。



• 自動作成された自動で作成したサーフェスモデルに対して、手動による元のポリゴンデータの編集やカーブの追加、削除、形状変更などを行い直感的に編集することができます。

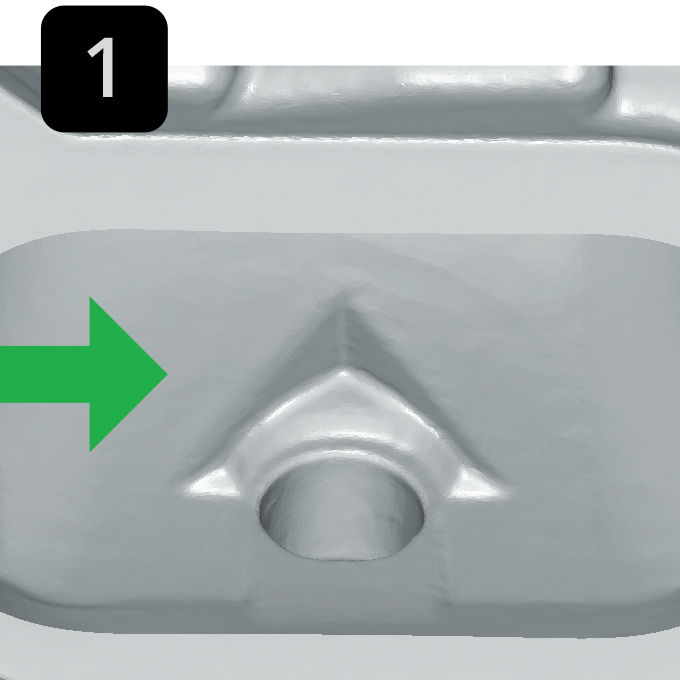

3Dスキャンポリゴンデータ




自動作成されたサーフェスモデル

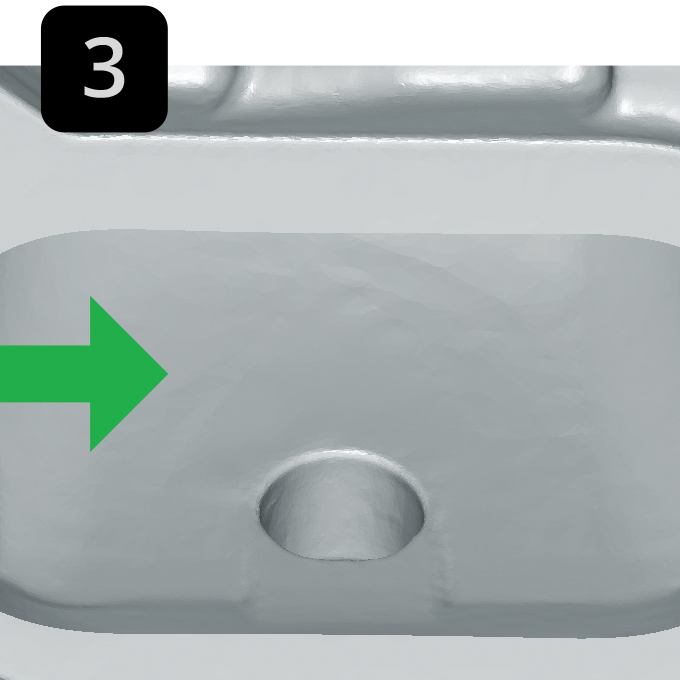

ポリゴンデータの不要な形状を削除

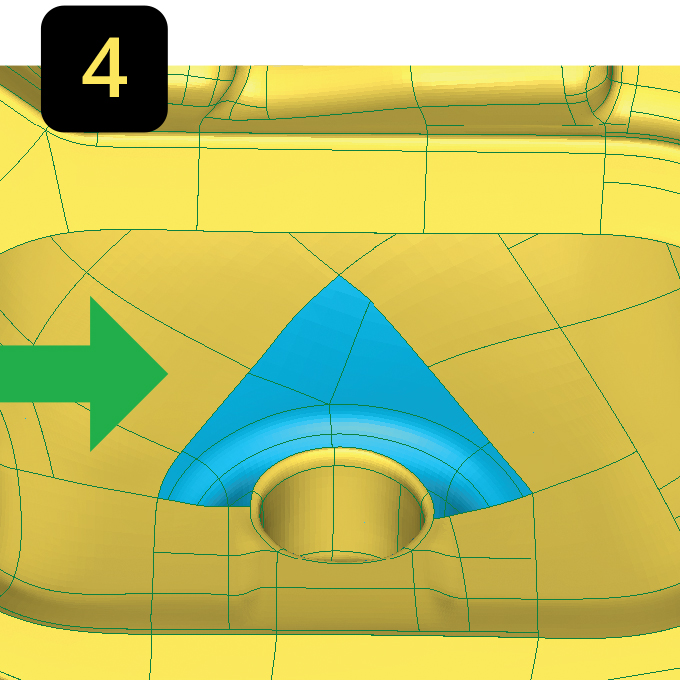

不要なカーブとサーフェスパッチを削除

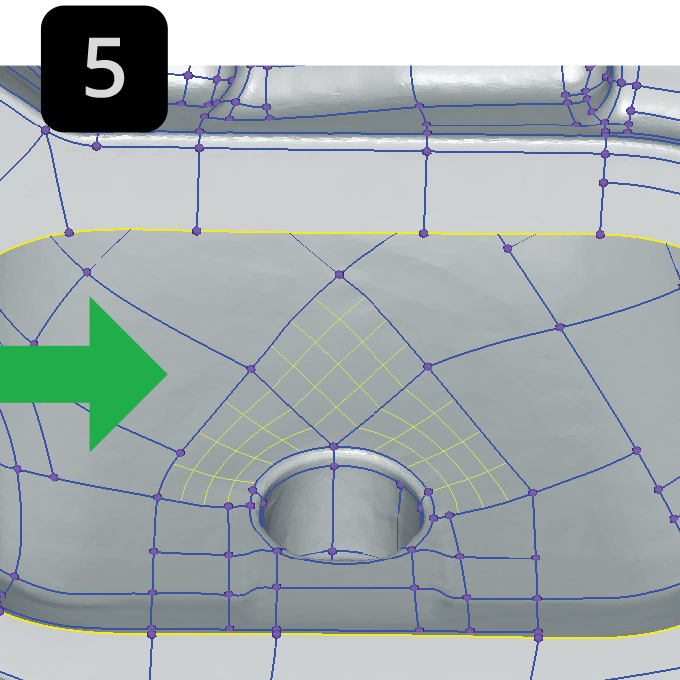

新たなカーブとサーフェスパッチを手動で作成




編集後のサーフェスモデル



• 境界カーブ、対称中心カーブや微細な特徴カーブなど、アプリケーションにとって重要なカーブを事前に作成することで、それらを自動サーフェスモデル作成に反映させることが可能です。

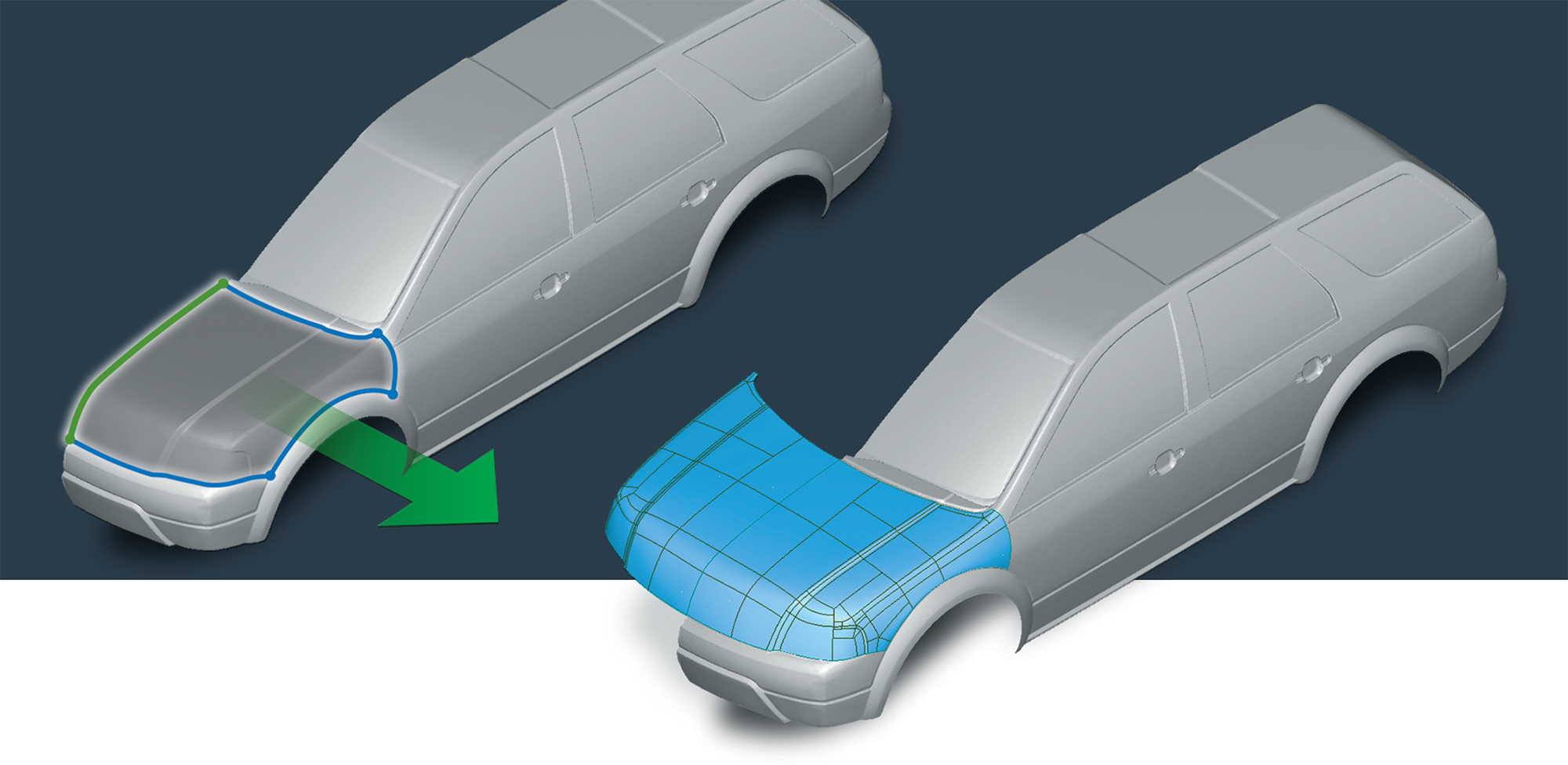

ポリゴンデータ上に事前に作成した境界カーブと対称中心カーブ › 自動作成された片側半分のサーフェスモデルをミラーコピー
